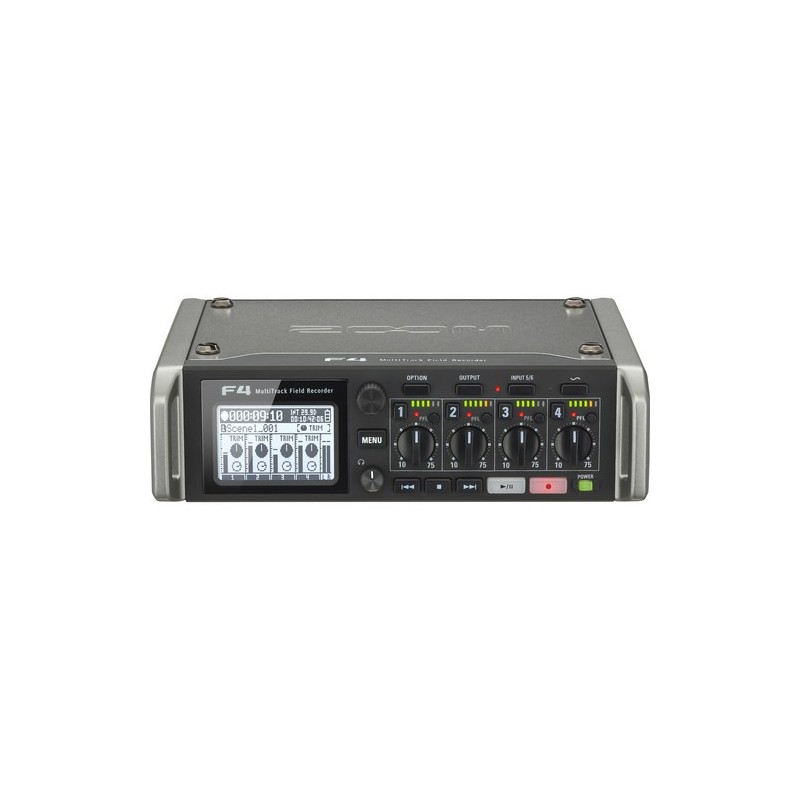

Conçu pour produire un gros son hollywoodien avec un budget indépendant abordable, le Zoom F4 est un enregistreur de terrain professionnel à 6 entrées / 8 pistes avec préamplis ultra-silencieux et code temporel précis. L'unité fournit des résolutions d'enregistrement et de lecture allant jusqu'à 24 bits / 192 kHz avec des spécifications audio impressionnantes, notamment un bruit de fond extrêmement faible (-127 dBu EIN) et un gain élevé (jusqu'à +75 dB), avec des entrées de niveau de ligne de +4 dB . L'oscillateur à cristal compensé en température intégré (TCXO) génère un code temporel avec une précision de 0,2 ppm et prend en charge tous les formats standard avec ou sans suppression d'images, ainsi que la synchronisation des bourrages pour les périphériques externes.

Les limiteurs intégrés offrent une protection contre les surcharges pour toutes les entrées et sorties, ce qui vous permet de capturer de l'audio dans un large éventail d'environnements. La limitation peut être appliquée simultanément à pleine résolution avec une marge de sécurité de 10 dB et dispose de commandes de réglage du seuil, d'attaque et de libération.

Le F4 propose quatre entrées combo XLR-1/4 ", une entrée stéréo 1/8" et une entrée micro-capsule Zoom pour enregistrer six pistes distinctes avec un mixage stéréo supplémentaire, le tout à une résolution complète de 24 bits / 192 kHz . Grâce à la capacité de liaison de gain entre les différentes entrées, le F4 est adapté à l’enregistrement audio aux formats VR, en particulier Ambisonics. Branchez un micro comme le Sennheiser AMBEO, par exemple, et vous constaterez que vous pouvez contrôler les quatre capsules à la fois depuis le F4 et ainsi capturer l’audio à 360 ° nécessaire au divertissement immersif.

De plus, les entrées 5/6 peuvent fonctionner comme un retour de caméra pour la surveillance audio uniquement pour des vérifications de confiance, ou peuvent accepter deux signaux micro / ligne supplémentaires via la capsule d’entrée combo EXH-6 (disponible séparément). La fente pour carte SD double permet l'enregistrement simultané sur les deux cartes, ce qui vous permet d'effectuer une sauvegarde ou un enregistrement séparé avec les huit pistes d'une carte et un mixage stéréo de l'autre.

Chacune des quatre entrées XLR-1/4 "offre un préampli dédié avec contrôle de gain, alimentation fantôme, un indicateur de niveau à LED à six segments, ainsi que des commutateurs Record Ready et PFL. En plus de la sortie casque 1/4" avec Contrôle du volume dédié, le F4 fournit deux sorties XLR symétriques principales, ainsi que deux sorties secondaires sur une seule mini-prise stéréo asymétrique 1/8 ", permettant une connexion aisée à une caméra. Toutes les E / S de code temporel sont fournies sur des connecteurs BNC. l'unité comprend un générateur de tonalité de fréquence variable pour confirmer les niveaux.

Le panneau avant comporte un bouton de sortie, qui permet un accès rapide aux sorties de l'unité, tandis que le bouton d'option offre un accès rapide à TC Jam, à Trim Link, à Clear Clip et à d'autres raccourcis importants. Un écran LCD 1,9 "facile à lire convient à une utilisation dans tous les environnements d'éclairage, y compris les ensembles sombres faiblement éclairés sous un soleil intense. Le mélangeur intégré fournit non seulement un délai réglable de niveau, de panoramique et d'entrée / sortie, mais Il propose également un filtrage passe-haut pour la réduction du bruit et du vent, l'inversion de phase et le décodage Mid-Side.Le F4 est livré avec un adaptateur de montage pour caméra, un adaptateur DHC-1 DC-HIROSE, un adaptateur secteur et des codes de téléchargement pour Cubase. LE et Wavelab LE.

Enregistreur portable

Nombre de pistes WAV: 8 (6 entrées + mixage stéréo)
MP3: 2
Fréquence d'échantillonnage maximale / Résolution 192 kHz / 24 bits
Haut-parleur intégré non
Affichage LCD monochrome
Carte mémoire prise en charge SD (16 Mo à 2 Go)
SDHC (4 à 32 Go)
SDXC (64 à 512 Go)

Enregistrement

Formats de fichiers audio BWF, ID3v1, MP3, WAV, iXML
Taux d'échantillonnage WAV: 44,1 / 47,952 / 48 / 48,048 / 88,2 / 96/192 kHz
MP3: 44,1 / 48 kHz
Débits binaires 128 à 320 kb / s
Code temporel Oui
Taux de trame pris en charge 23,976 / 24/25 / 29,97 / 29,97 DF / 30/30 DF
Précision de l'horloge ± 0,2 ppm
Durée d'enregistrement WAV 48 kHz / 24 bits:
57,8 minutes par Go (stéréo)
WAV 192 kHz / 24 bits:
14,4 minutes par Go (stéréo)

Connectivité

Entrées / sorties analogiques 1 x entrée capsule de micro propriétaire
4 entrées XLR / 1/4 "Combo
Entrée TRS 1 x 1/8 "/ 3,5 mm
2 sorties symétriques XLR 3 broches
Sortie Aux 1 x 1/8 "/ 3,5 mm
1 x 1/4 "sortie asymétrique TRS
E / S numérique 1 x entrée timecode BNC
1 x sortie de code temporel BNC
Alimentation fantôme +24 / 48 V
Courant d'alimentation fantôme ≤10 mA par canal
Connexion hôte 1 x Micro-USB (USB 2.0)

Performance

Réponse en fréquence 10 Hz à 80 kHz + 0.5 / -1 dB (à 192 kHz)
Gain Range Mic Entrées: +10 à +75 dB
Entrées ligne: -10 à +55 dB
1/8 "Entrées: -10 dBV / +4 dBu
Niveau d'entrée maximum Entrées micro: +14 dBu (Limiteur activé, à 0 dBFS)
Entrées ligne: +24 dBu (limiteur activé, à 0 dBFS)
1/8 "Entrées: +24 dBu
Niveau de sortie maximum +10 dBV
Puissance de sortie casque 100 mW par canal sous 32 Ohms
Convertisseurs A / D à plage dynamique: 120 dBA
Convertisseurs N / A: 106 dBA
Entrées BNC Impédance: 4,3 kOhms
Sorties BNC: ≤50 Ohms
Entrées micro: 3 Kohms
Entrées de ligne: 22 kOhms
Entrées: ≥ 10 kOhms
Sorties: ≤150 Ohms
Sorties Aux: ≤1 Kohms
Sorties casque: ≤15 Ohms
Entrées micro THD: <0,009%
Entrées de ligne: <0,01%
EIN ≤-127 dBu (pondéré A)

Puissance

Options d'alimentation Batteries, Adaptateur secteur AC / DC
Type de pile 8 x AA
Durée de vie approximative de la batterie 48 kHz / 16 bits:
9,5 heures (alcalines, 2 canaux, sans casque)
11,5 heures (NiMH, 2 canaux, sans casque)
17,5 heures
